CB1300SF(SC40)


CB1300SF エキパイからのかこうです。


このエキパイを取り付けるのですが実はX4用なのです。
エンジン自体は同じなのですが若干はらした部分が干渉して微妙につきません。


はらしたの干渉する部分をカット。



いったん車体に取り付け。


新たにパイピングを取り付け。


チタンなのでパイプの中にもアルゴンガスをいれます。


アフターガス出しながら本付け溶接。


同調パイプ製作
CAD展開図面。


パイプに転写


カットしました。


左右連結、もちろんガス注入。


テールパイプ製作、仮合わせ。


取り外し本付け溶接。


バフがけにてピカピカに。


車体に合わせてスプリングフックなどの取り付け。


はらしたのステーもつけました。


加工前と加工後の違いがわかるでしょうか。


遮熱板もチタンで作ってみました。


こんな感じです。


テールパイプに自社ネームプレートもつけていただきました。
有り難うございました。

  1. 2013/03/13(水) 18:12:53|
  2. マフラー
  3. | トラックバック:0
  4. | コメント:0

NSXマフラーの取り付け画像と感想を頂きました。



 少し乗ってみた感想ですが、思っていたいたよりも音量は大きくありませんでした。爆音では決してなく、快音です。
 室内への篭り音が少なく、普通に運転しているときは静かに思います。
 他の高額なマフラー、取り回しをごちゃごちゃにして無理やり高音にしているマフラーなどに比べ、値段もお手頃(nsx用に限って)、シンプルでしかもステンレス製では軽量だと思います。
 パワー、レスポンスとも向上しているように感じました。(以前からストレートパイプ使用)

 私的にネガの部分といえば、少しバンパーからマフラー出口がはみ出るようになっていますが、バンパー内で収めたいという事だけ(好みの問題)です。

 良いものをありがとうございました。


今後の商品開発に役立てたいと思います。有り難うございました。
  1. 2013/03/10(日) 14:26:48|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0

NSXマフラー製作 クロダファクトリー製KF03

久しぶりに、自社マフラーの注文があったので製作しました。

サイレンサーの横蓋


プレス型で形成

パンチングの板を長さに切り


丸める


入り口は50.8Φ出口は60.5Φなのでこの形、もう一つはサイレンサーだけの注文もあったので一緒に製作


パンチングパイプにステンレスウールを薄く巻き付け


さらにグラスウールを巻き付ける


サイレンサーボディの板


3本ロールで丸める


内部に先ほどのウールを巻き付けた物を仕込み蓋を溶接してサイレンサー完成。


テールパイプ製作
曲げパイプをカットしました。


溶接して完成。


サイレンサーボディーと合体させてほぼできあがり。


ジグにのせて、フランジからサイレンサーまでの部分を合体させてできあがり。


出口の前方にマークを貼り付け完成。


NSXセンターだし70ΦW使用
当時私もつけていました、回せば気持ちのよい音でした。
インナーサイレンサーがないと車検は通らないかも。
サーキットではちょうどいいかも。

  1. 2013/02/28(木) 19:02:29|
  2. マフラー
  3. | トラックバック:0
  4. | コメント:0

ポルシェ ボクスターマフラー交換

元々社外品のステンレスマフラーがついていたのですが、ガサガサビリビリと異音がするので別のマフラーを購入されました。
ですが ボルトONで取り付けできなかったので私の工場に入ってきました。


取り外してみると まだまだ使用できそうな感じなのですが、ゆすってみると なんとガサガサ中で動いているのが手に伝わってきます、内部は完全に終わっていました。


これが今回取り付けるマフラー
車に軽く合わせてみると センターが全然出ていないのと、向きが合っていなかったので取り付けステーの角度を火であぶりながら調整。


バンドで止めて取り付けるタイプですが、私としては気に食わなかったので排除。


元マフラーと同じようにフランジで固定のため、フランジを製作。


車体に仮止め、寸法を測りました。


CADで図面を製作。


パイプを切り合わせて溶接。


車体に合わせて仮溶接。


取り外して本図家溶接。


車体に取り付けて完成。


ほぼセンターできたと思います。
  1. 2013/02/01(金) 17:40:05|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:4

メルセデス ベンツ W463カスタム G320マフラー取り付け

今年入ってから久々の投稿です、さぼっていたわけではなく、年末ぎりぎりに引っ越しも完了、
内装をぼちぼちさわりながらの仕事で忙しいわけで、周りにはまだ片づけられていない物がしばしば

メルセデスベンツW563カスタム G320マフラー交換


この車は元々 左リヤタイヤの前部分にマフラーの出口が
交換するマフラーはサイドだしになります。


ノーマルマフラーはリヤデフ前方上部で集合太鼓がある複雑な取り回しで取り外すのが大変。


オーナーから預かったステンレスマフラーを取り付けるのですが、ジョイント部分がこのあたりにくるので
パイプのカットが必要。


パイプを長さ240ミリカットしました。
右と左の長さがほぼ同じだったので 同じ長さに。


後ろの吊りゴムフックのステーが無いとのことで製作しました
右と左では10ミリ違った。


フックステーはこのようにつきます。


このような感じかな。


取り付けると右はこのように。


左はこんな感じ。
出口も後方に向いてるので車検も通るはず、音量もいいくらいでした。

外車というのは ぽん付けでマフラーが着くのはあまりないような気もするが気のせいかな、
ノーマルをカットというのが当たり前なのかな。

  1. 2013/01/25(金) 20:21:43|
  2. マフラー
  3. | トラックバック:0
  4. | コメント:0

フロントパイプ


このフロントパイプに長さ230ミリのサイレンサーをつける作業です。

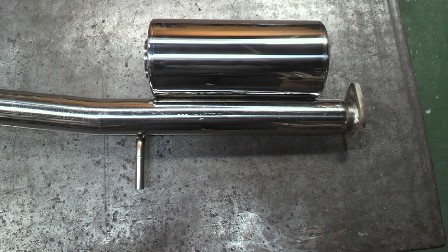

フロントパイプのこの辺にサイレンサーつけてみましょう。

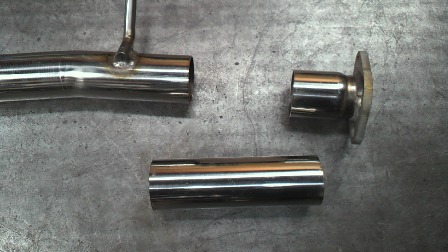

差し込み部分を残してカット。

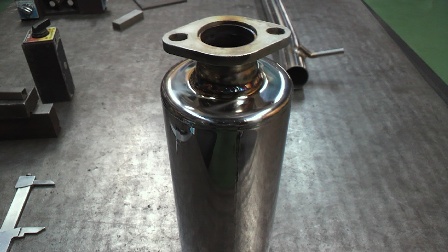

フランジ側を角度に注意しながら溶接。

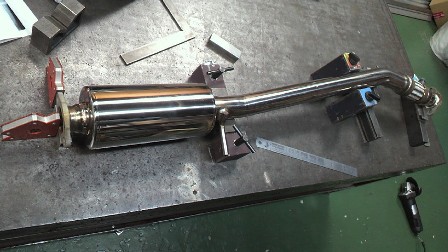

入り口側は向きがあるので、はじめに計っておいた仮治具に合わせて接合。
ゆがみが出たときは、縮めたい部分をもう一度トーチで炙る。

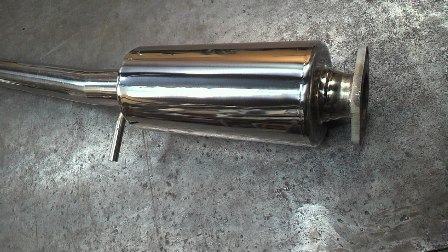

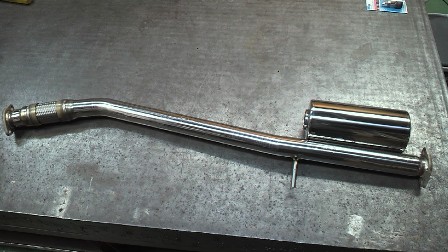

外して完成。

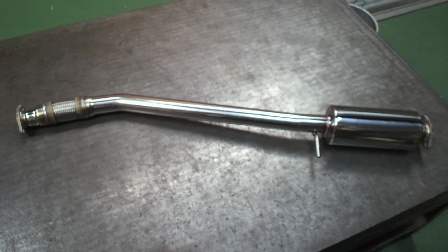

こんな形です。

少しは消音出来たかな。
  1. 2012/12/05(水) 21:19:55|
  2. マフラー
  3. | トラックバック:0
  4. | コメント:0

suzuki モレ 補強バー


ガソリンタンクの下の部分に25Φのパイプを溶接固定し、
補強バーの取り付けブラケットを溶接。


フレームの前部分にもH型のブラケットを溶接。


補強バーは25Φのパイプの両端に22Φの棒に穴のあけた物を溶接する。
ステンレなので研磨を施し高級感を出してみた。


これで完成。


V100のエンジンに、ZZのフロントフォークにセンター補強バー、
モレをこんなに強化してどこを走るんだ?

自己満足か・・・・

以上。
  1. 2012/11/28(水) 20:33:13|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0

スズキ モレ再び

数ヶ月前にV100のエンジンを載せ替えたモレです。
やはりパワーがありすぎてブレーキが効かないのと、足回りがコーナースピードに着いてこなかったらしいです。
てことで、フロント周りを総換えしました。


同じスズキということもあり、ZZの足回りに交換します、左がZZ右がノーマル。
といっても、一筋縄ではいきませんが。


ZZとモレではステムの長さがちがった、ボディカバーのこともあり、下側をのばすことに。
2センチ延長しました。


ZZのハンドル取り付け部分はいらないのでカット

切ったステムの最上部に、削りだした、ねじ付きボスをかち込んで周りを溶接。


前写真のままでは、ハンドルを取り付けても回らないので、ノーマルのショックを切り外し、
補強プレートを溶接し、ショックを止めているボルトに固定できるように加工。


ハンドル自体も加工が必要でした。
ZZは細いんですね。

後は、組み込んで足回り完了。

でしたがこの後つづきが・・・・後ほど。
  1. 2012/11/25(日) 12:50:34|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0

再び工場移転(汗


自社工場が10月末で建つ予定でしたが、かなりの遅れが生じており、現在の仮工場においても

取り壊し時期が来ましたので、11月12日より別の工場に移転することとなりました。

10月末に引き渡していただけるということでしたが、いまだ写真のような状況です(汗



お客様にはご迷惑をおかけしますが、宜しくお願いします。



新住所 601-8372京都市南区吉祥院嶋高町16番地 102号

電話FAXはつながりませんので、お問い合わせはメールにてお願いします。



メール kuroda-factory@deluxe.ocn.ne.jp
  1. 2012/11/11(日) 22:55:54|
  2. 未分類
  3. | トラックバック:1
  4. | コメント:0

ステンレス ブラケット90ヶ

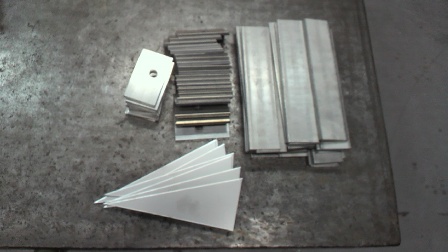

この材料でブラケット製作、しかも1日で。

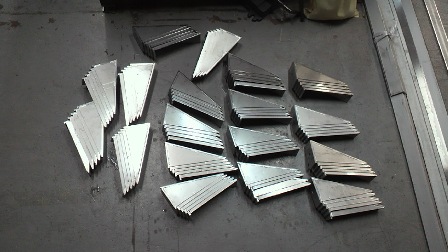

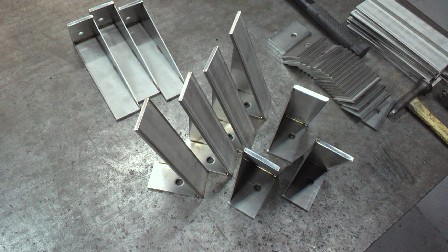

何とか溶接完了、もう18時回ってるよ。


溶接やけを酸洗いで、20時だよ。

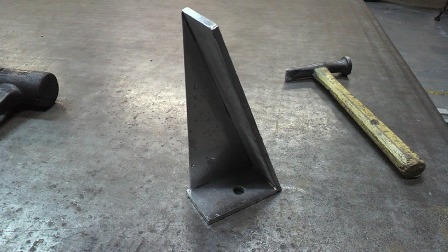

90ヶ出来ました。なんだか速い一日でした。
