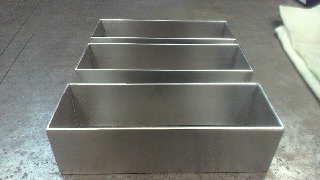

ケーキ型枠



ケーキの金型、フラットバーを四方に組みました。

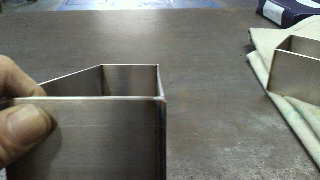

内側、外側も溶接するとこのようにひづみでそります。

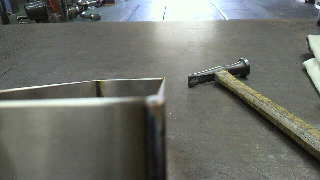

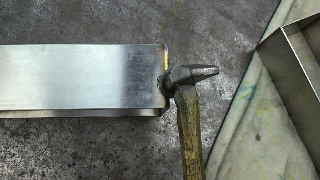

外側から溶接した部分を板金ハンマーでたたきます。すると



ひづみをとることが出来ます。

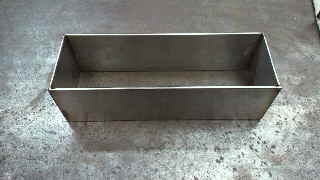

手が切れないようにすべての角を丸くしてできあがり。

スポンサーサイト
  1. 2012/08/25(土) 21:48:42|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0

マフラー加工



直管で付いていて、パンパン鳴るらしく、サイレンサー取り付けになりました。

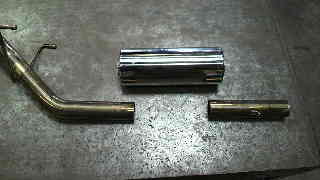

この自社製のサイレンサー、サイズは108φ×L=300を取り付けすることに。



サイレンサーに飲み込み分を残し、ストレートの部分をカットする。

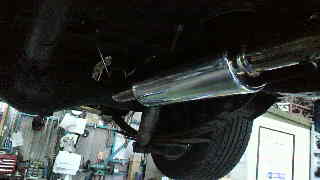

車体に合わせて向きに注意しながら溶接。
完成。

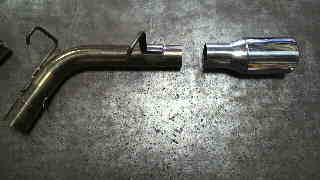

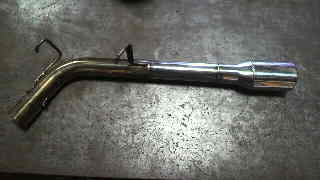

テールエンドもこのように無かったため加工。



エンド部分は依頼者の持ち込みで制作しました。



パイプを延長して制作完了。
  1. 2012/08/21(火) 22:05:23|
  2. マフラー
  3. | トラックバック:0
  4. | コメント:0

ワンオフマフラー ベロッサ4

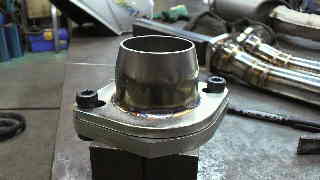

触媒の反対側のフランジ部分の溶接、
ぐるりと一週すると歪みが出てくるので、
歪みを少しでもなくすために、ダミーブロックと固定して、
熱が冷めるまで放置。

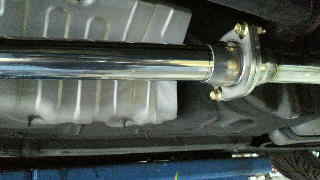

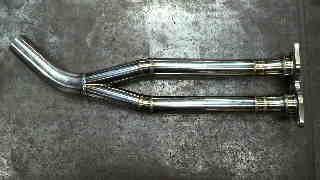

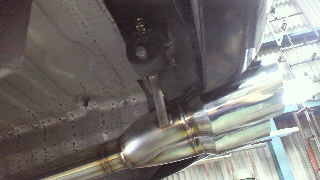

触媒からの2in1から先は車体に取り付けて実車合わせ。
めんどくさいのですが、一つ仮合わせたら、本溶接。



本付けをすると 歪みで形が変わってしまうので、
一つづつ合わせて溶接の繰り返し。



最後に後ろのフランジ部分を車体に借り付け。



はずして一週溶接して出来上がり。

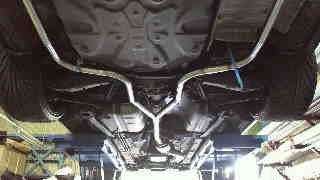

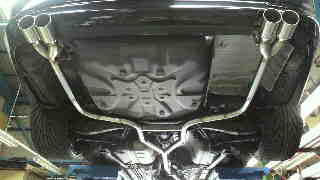

車体に取り付けて完成。

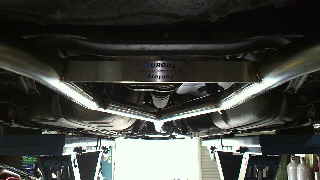

Y字部分に補強プレートも付けました。
左右の剛性アップ。

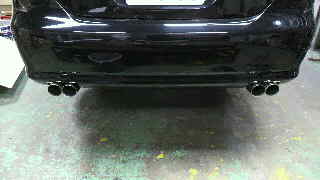

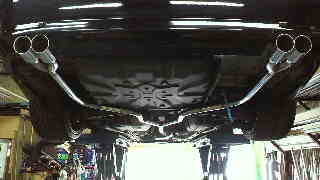

リヤビューはこんな感じ
今回の詳細は、メインパイプ42.7φ×2ー50.8φー42.7φ×2 テール70φW×2
なぜこんなに細いのかと言いますと、オーナー様からの意向で、
甲高い音を出したいとのことだったからです。
確かに3000RPMからはいい音が出ていましたが、直管なのでうるさいです。
ショウ用の車らしいので、うるさくてもいいそうです。



補強プレートに、ガッツリエンブレムをはらさせて頂きました。
お疲れさま。^^
  1. 2012/08/16(木) 15:55:22|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0

ワンオフマフラー ベロッサ3



車体から取り外し、仮付け部分とフックを本付け溶接。



左側のフックは取り付け部分が無いので、牽引フックを取り外し、
金物を製作して取り付けました。



右側のフックは、元々のフックでは取り付けが困難なため、
こちらも金物を製作して取り付けました。

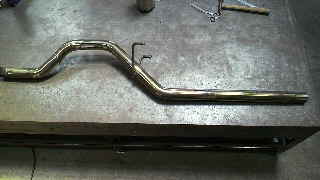

後ろのマフラーが完成したので次はこちら、触媒後のセンターパイプ。



取り外してみると、結構重たい。
純正マフラーってどのメーカーも重たいね。

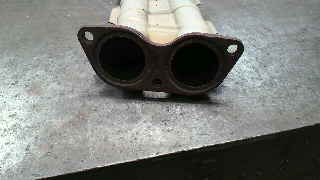

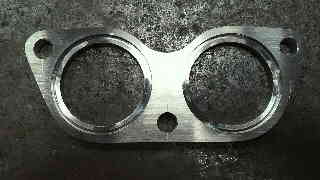

触媒側のフランジはこんな形、もちろん在庫ではない。



と言うことで、いつものごとく製作。
 この8㎜板で作ろう。



寸法を細かく測り制製作。
リングガスケットのため、その部分も削り落としました。



2in1の部分や細かい部分は闇雲に作っても出来ないので、CADで理想の図を書いて製作。

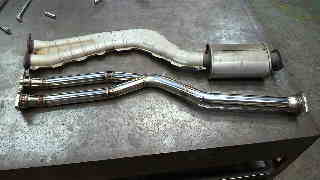

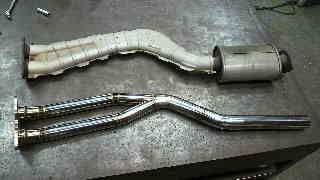

ノーマルと並べるとこの部分。
次回、完成予定。
  1. 2012/08/15(水) 12:57:37|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0

ワンオフマフラー ベロッサ2

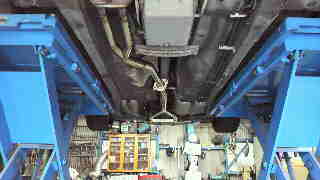

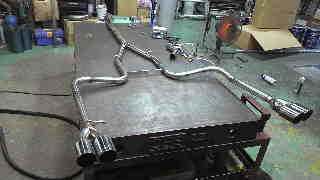

先日製作しておいたY字を車体に合わせて組んでいき、更に出口までのパイプを導いていきます。
まだつり下げフックなどはついていないので、PPバンドで上下の高さを調整しながら組んでいきました。



最後に、最初に作っておいたテールエンドを組み合わせ、
とりあえず借り組できあがり。
あとはフックを付けないと。
  1. 2012/08/13(月) 21:49:11|
  2. マフラー
  3. | トラックバック:0
  4. | コメント:0

ワンオフマフラー ベロッサ



依頼内容は直管でパイプを細くテールは左右出し。

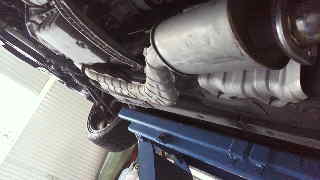

実際はこのように右出しになっています。

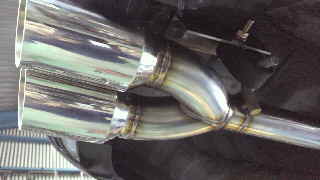

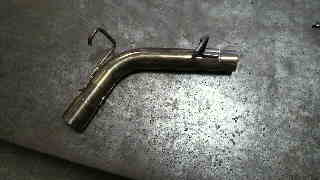

まずテールエンドを製作してみました。

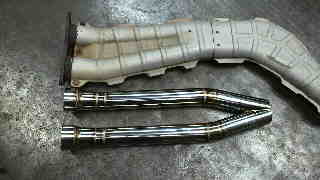

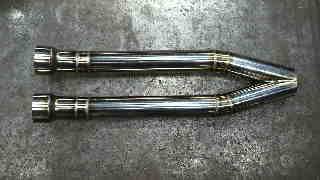

左右出しになるためY字部分を作りました。
次回に続く。

  1. 2012/08/11(土) 21:18:40|
  2. マフラー
  3. | トラックバック:0
  4. | コメント:0

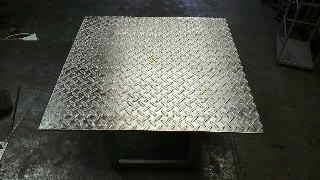

縞鋼板 架台

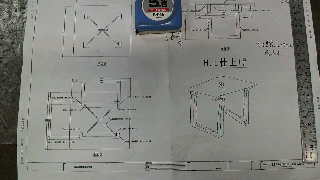

架台の製作図面。

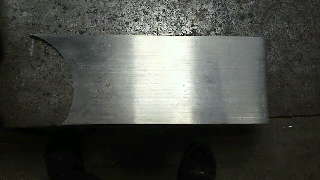

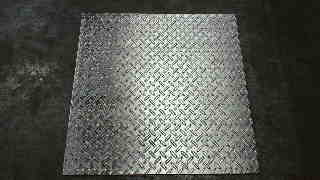

縞鋼板にはヘアーライン仕上げがないため手作業でヘアーライン仕上げにしました。

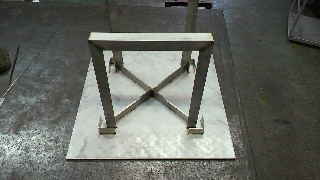

裏に脚と補強プレートをつけて完成。



裏側はこのようになってます。
  1. 2012/08/09(木) 21:21:32|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0

夜空の輝き

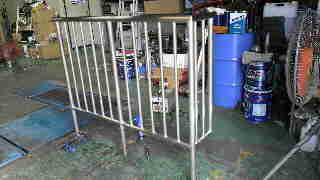

約70㍍ほどの手摺を20日間ほどかけてやっと終わりましたので、少し一息。



亀岡 保津川の花火大会に行ってきました。



約5000発の花火が放たれたそうです。



義兄の嫁さんの実家が近くだったので、お呼ばれさせて頂きました。
有り難うございました。



花火の写真を撮るのは難しい。



夏のほんの一息でした。
  1. 2012/08/07(火) 23:17:39|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0

工場着工


最近はとてつもなく忙しく、あるゼネコンの手摺を大量に製作しています。

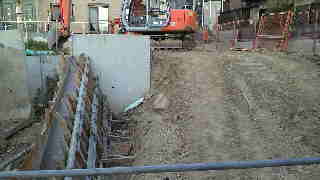

工場の建築確認も降りてやっと着工されました、あと1ヶ月後くらいかな。
  1. 2012/08/02(木) 20:35:07|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0
