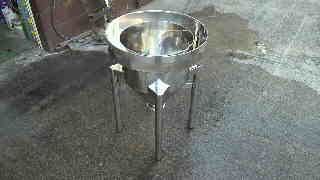

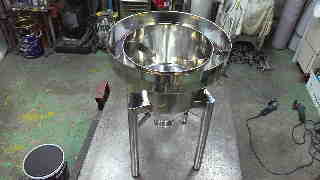

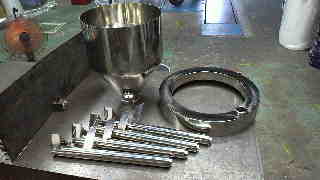

ステンレスホッパー





ステンレスのパイプや板を切ったり曲げた物を、溶接して各部品を製作します。 それを足から順番に組み付けていき、最後に上部のオーバーフローを溶接、更にリングを組み付けて完成m(__)m
スポンサーサイト



  1. 2012/06/30(土) 07:06:08|
  2. 穀洗機
  3. | トラックバック:0
  4. | コメント:0

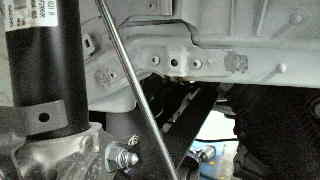

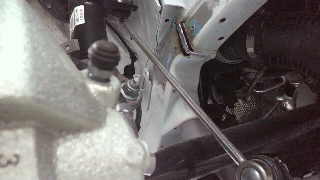

チタンタワーバー



チタンのパイプ切断



パイプをバフ研磨



両端をつぶし焼き入れ



両端は綺麗に焼き入れが入ってますが、うちではバーナーであぶっていません。火は使っていません。
  1. 2012/06/28(木) 20:01:31|
  2. NSXパーツ金物
  3. | トラックバック:0
  4. | コメント:0

ペーパークラフト

最近毎晩もうすぐ4歳になる息子にせがまれ、一緒に作っています。
ネットで無料でたくさんの種類があるので、まだまだ
せがまれそうです。
  1. 2012/06/27(水) 21:34:33|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0

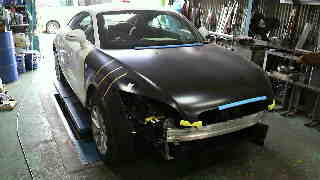

アウディTTフレーム溶接

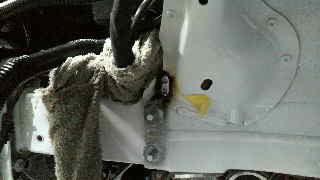

アルミフレームの割れているところの溶接修理で入ってきました。



結構割れています。



細かい部分も数カ所ありました。



焦げているのは塗装部分で溶接部分は綺麗にできました。



アルミの溶接って難しいですね。
  1. 2012/06/25(月) 21:22:21|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0

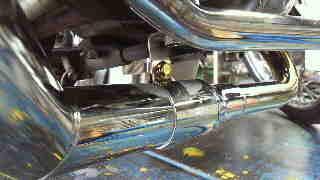

チタンマフラー修理

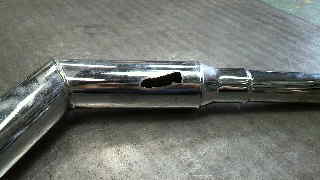

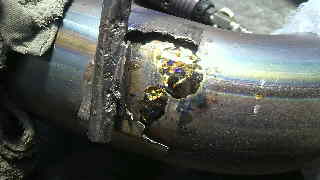

チタンマフラーがこのようになったので修理依頼が来ました。

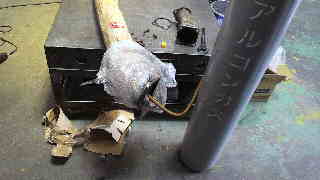

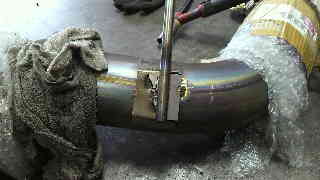

チタンは溶接時、空気に触れると酸化してしまうので、パイプの中にもアルゴンガスを入れます。
反対側も蓋をしています。

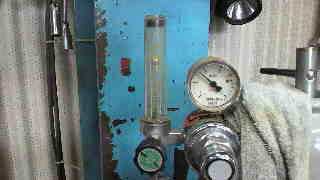

トーチから出るガスもフロート計読みで20ミリリットルも出しています。



まずは、穴をチタンの溶棒でふさぎました。

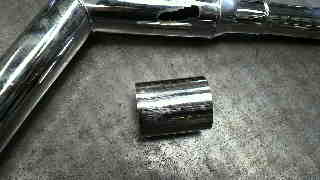

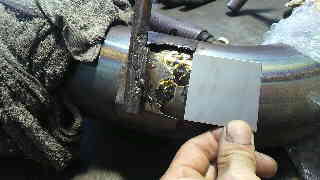

フックステーがなくなっているので、チタンの板で修復します。

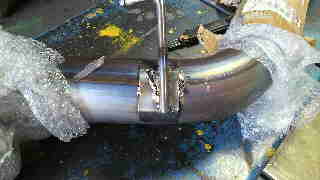

チタンの板を切り取って借りづけしました。



最後に溶棒でもって終了。



簡単のようですが、ガスの量と時間はかかりますね。
  1. 2012/06/23(土) 21:31:56|
  2. マフラー
  3. | トラックバック:0
  4. | コメント:0

円型ダクト



ステンレス製の蒸気吸い込みダクトです。
厚みが3ミリも有るのでかなり重い。



くんでいく順番を間違えると溶接が出来なくなるので慎重に。



中には補強の15φ棒を溶接。



全て仮付けが終わってから、フル溶接。



フランジを取り付けて、



完成!! かなり重いどうして移動させよう?
  1. 2012/06/22(金) 17:53:42|
  2. 建築金物
  3. | トラックバック:0
  4. | コメント:0

オーダーメイド下駄箱



下駄箱の骨組みです。



見える部分は化粧パネルをはって



見えない壁側は、ボードパネルで



扉枠はステンレスで作りパネルはアルミアルマイトで作りました



中の棚板は軽いアルミ製です。
  1. 2012/06/20(水) 21:22:36|
  2. 建築金物
  3. | トラックバック:0
  4. | コメント:0

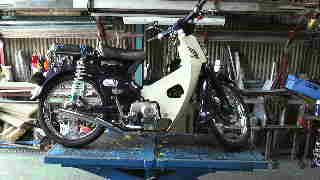

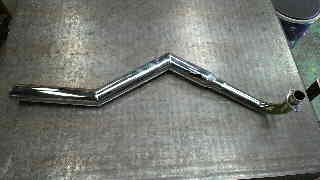

スーパーカブ90マフラー修理



外品のスチール製マフラー、はら下のステーが折れてなくなった、修理で入ってきました



マフラーを外してみると、パイプから割れていました。



拡大するとこんな感じ。



こんなのは溶接で盛って ふさがる分けはないので、このパイプを切って貼り合わせて見よう!

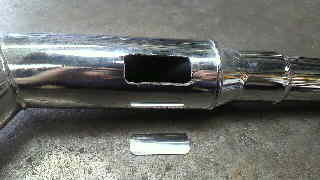

上からふさぐだけでは、面白くないので、パイプ面で溶接すらために 四角に最小限の拡大を施し。

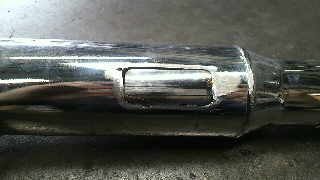

仮付けは こんな感じ。



盛るのも最小限に抑えて溶接。

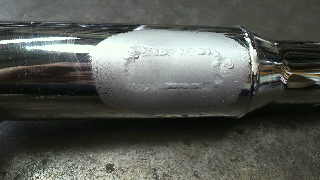

あて板溶接はステンレスですが、ものは鉄なので 腐食するので耐熱スプレーで。

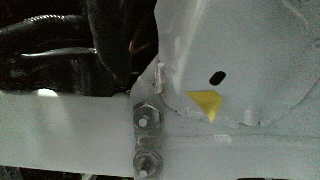

ステーを溶接にすると又折れるおそれがあるので、吊りバンドを作り固定しました。



エンジンを回してみると、すごい振動で揺れていました、大丈夫かな?
  1. 2012/06/17(日) 21:27:25|
  2. マフラー
  3. | トラックバック:0
  4. | コメント:0

MINIマフラー サイレンサーの変更

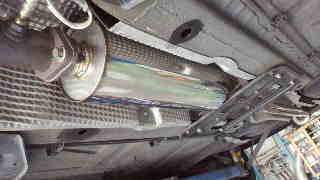

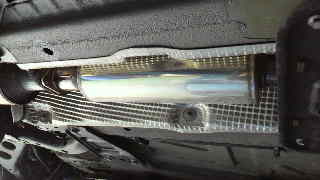

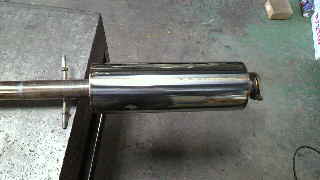

以前製作したワンオフマフラーです。



この車はSじゃないのですがS用のリヤバンパーに変えたので、センターだしのマフラーをワンオフで作りました。



このサイズのサイレンサーでも90dbで十分な静かさなのですが、近所から苦情がきたということなので、この部分にもう一回り大きいサイレンサーを入れてみます。

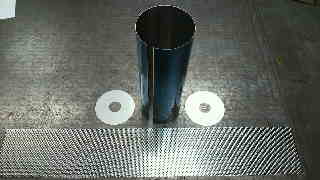

サイレンサー材料はこれで製作

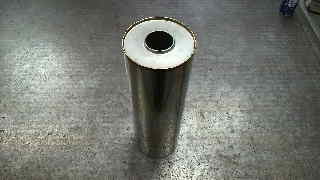

サイレンサー完成! もちろんウールも入っています。

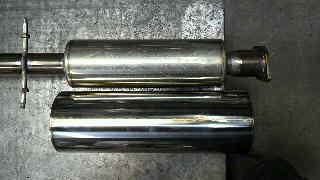

比べると全然違う

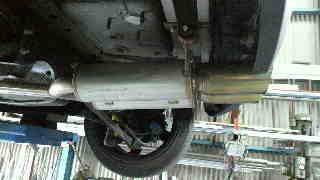

切断してとっかえひっかえ溶接完了。



まあまあぎりかな?音量も7~9db下がりました。かなり静かです。エンジンの音の方がうるさいかも。

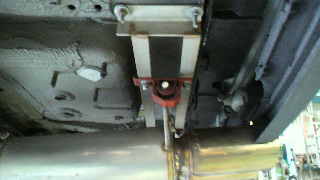

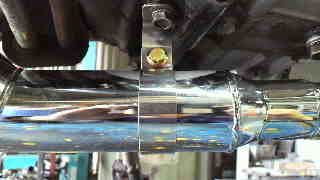

センター出し用じゃないのでつり下げゴム取り付けようステーもこのように製作しています。

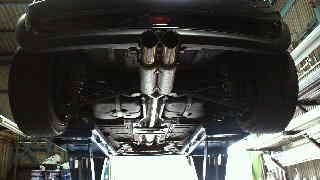

出口はこんな感じ迫力ありますよ


  1. 2012/06/16(土) 20:49:48|
  2. マフラー
  3. | トラックバック:0
  4. | コメント:0

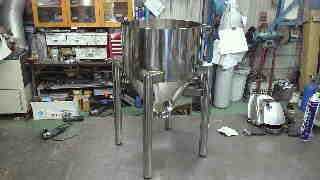

製缶

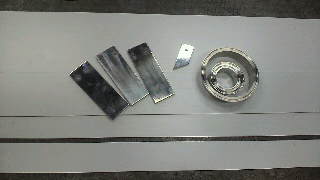

小部品の製作

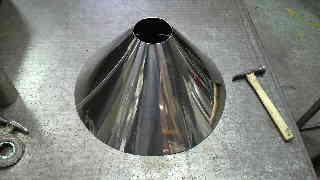

ステンレス1.5ミリの扇形の板を手で曲げて円すいに

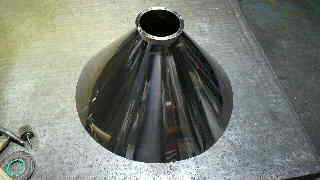

注ぎ口接合部のヘルールを溶接

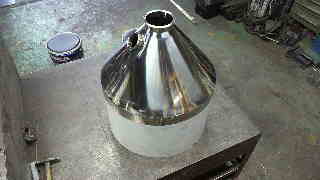

520φの円筒と先ほどの円すいを合体

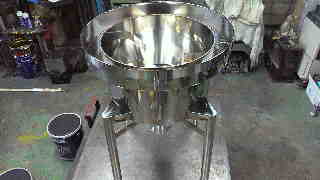

オーバーフローと脚と小物類を溶接

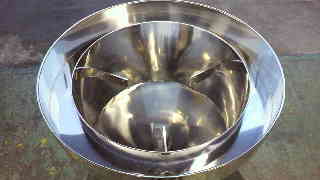

内部はこのようになってます

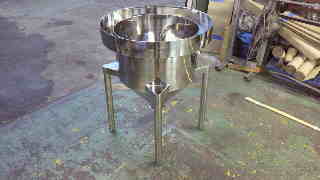

完成 ピカピカ使用
豆を洗う機械の本体でした
  1. 2012/06/13(水) 21:26:19|
  2. 穀洗機
  3. | トラックバック:0
  4. | コメント:0
