アドレスV125G修理

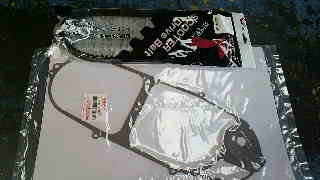

ベルトとガスケットが入ってきたので直しま~す。



前回ばらしておいたので、すぐに取り付け完了。ナットはインパクトでバリバリっと。

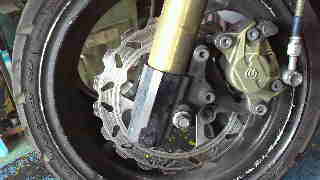

フロントのブレーキの効きも悪いので、ローターも交換。

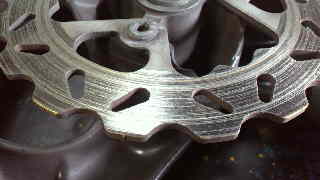

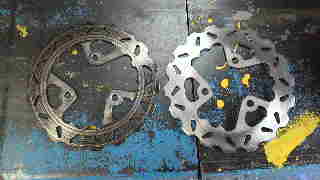

結構ひどいですね、ぼこぼこのレコード盤のようになってます。



右が新品、アドレスのホイールを12インチにしたくて、ヤフオクで購入(安かったので)したんだけど、アドレス用200φディスクローターのねじピッチがあわなかったので、わざわざ製作しました。
材質はSUS410で厚みは4㎜、デザインは見よう見まねでCADで私が書きました。(3時間かかりましたが)
ワンピースならディスクローター製作できますよ、どうですか。
スポンサーサイト
  1. 2012/07/09(月) 21:19:30|
  2. アドレスV125G
  3. | トラックバック:0
  4. | コメント:0

アドレスV125Gマフラー完成

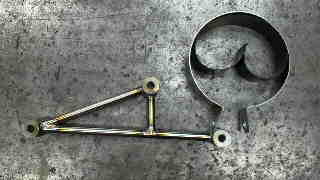

取り付けステーは、ステンレス10Φのシームレスパイプを使用のため、それなりに軽く出来たかな。
バンドも板を切って曲げて、内側にゴムを巻いて完成。

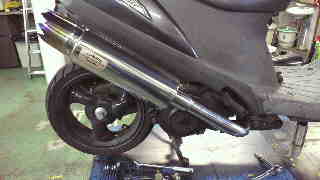

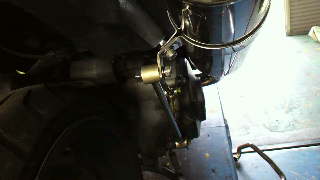

車体に取り付けて終了。

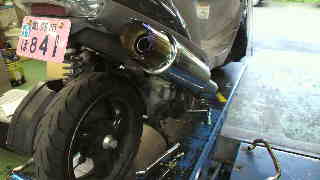

後ろからだとこんな感じに。
やはり、一品もので作ると残材で作っても、綺麗にまとまりますね。
  1. 2012/07/08(日) 21:19:48|
  2. アドレスV125G
  3. | トラックバック:0
  4. | コメント:0

アドレスV125Gマフラー3



マフラー製作途中、気づいたことが、サイレンサーとエキパイを一体で作るとオイルが入れられないことが判明、スプリングで脱着式に変更。

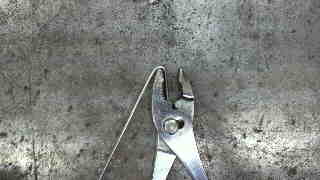

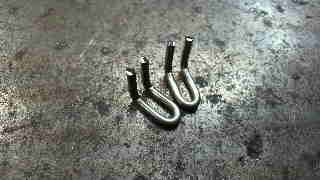

3φのステンレス棒をプライヤーで曲げてフックを製作。



こんな感じ。



サイレンサーに取り付け。

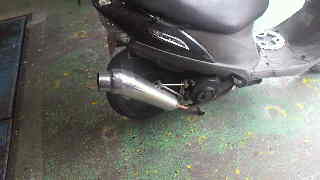

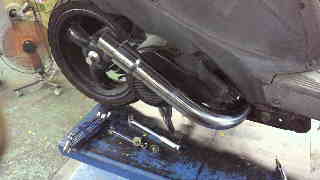

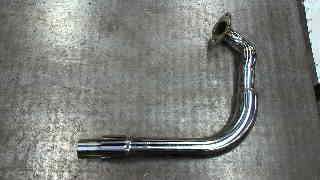

エキパイを車体に、このままだと直管
エンジンかけたが、うるさいね。

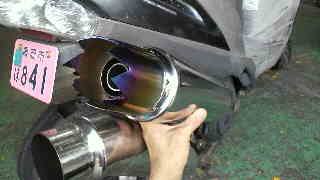

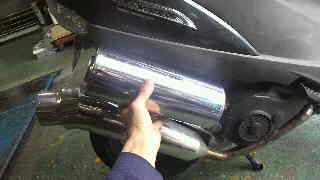

サイレンサードッキング。ええ感じ。



音も前のよりも静か、になったような・・・
  1. 2012/07/06(金) 19:53:13|
  2. アドレスV125G
  3. | トラックバック:0
  4. | コメント:0

アドレスV125Gマフラー2

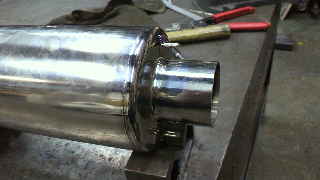

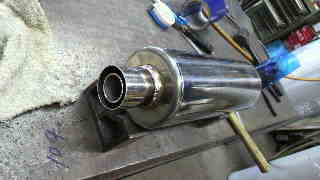

前回の続き、でサイレンサーとくんだのがこれ。



周りにリブをつけて。



チタンとステンレスは溶接できないので、エンドノズルをリベットで止める。

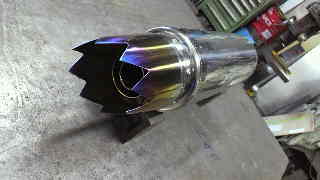

こんな感じになるのかな。
後日完成したらアップしま~す。
みなさん、こんなマフラーどうですか?
  1. 2012/07/04(水) 21:24:11|
  2. アドレスV125G
  3. | トラックバック:0
  4. | コメント:0

アドレスV125Gマフラー



この前ベルトが切れて動かないので、
このマフラーを作り替えることにした。

飽きていたので。

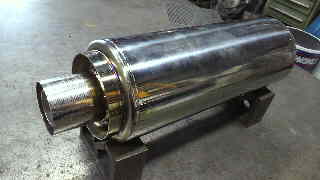

店に在庫で置いてあるこのサイレンサーで。

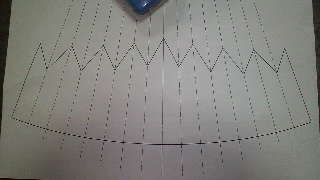

サイレンサーのエンドは、マクロスVF27のノズルをまねてみた、まず、展開図をCADで書いてみよう。

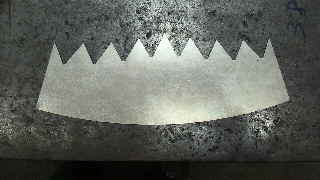

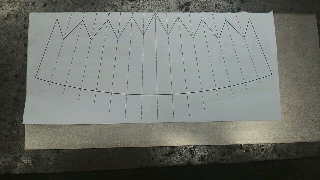

書いた絵をチタンの板に両面テープで貼り付け、大量生産ならレーザーカットだな。



コンタマシンでカット。

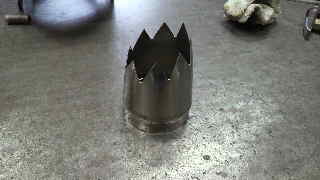

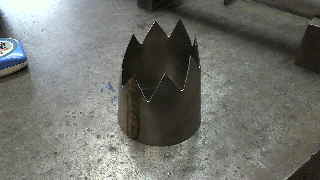

ロールで巻き付け溶接。



チタンにカラフルな色を出すために、いったんバフ磨き。

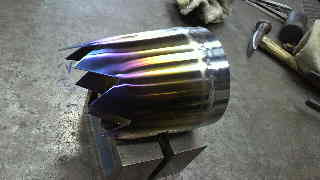

電解で虹色に、綺麗でしょ。

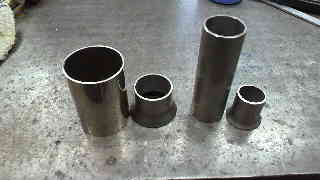

静かにしたいので、サイレンサーの中を小細工、部品きりだし。

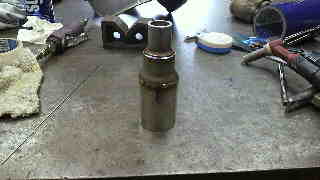

溶接して出来たのが、これ。
  1. 2012/07/04(水) 21:22:55|
  2. アドレスV125G
  3. | トラックバック:0
  4. | コメント:0
